常見的五軸加工中心有哪幾種?

       五軸加工中心指的是X軸、Y軸、Z軸之外的B軸，B軸指的是繞Y軸的一個旋轉軸。該技術已廣泛應用于船舶、航空航天、汽車、輕工、醫療等高精密儀器制造領域。

　　常見的五軸加工中心有哪幾種?

　　一種方法是在立式加工工作臺上安裝平面轉臺，在Z軸上安裝單擺轉臺(一般沿Y方向左右擺動)。運動方向X、Y、Z為直線軸，工作臺的旋轉軸為單擺軸B軸的C軸和Z軸。

　　另一種是3+2五軸加工中心，其結構是在原有立式的基礎上增加一個雙軸轉臺，運動方向X、Y、Z為直線軸。雙軸轉臺沿X方向設計，傾斜軸和旋轉軸為A軸和C軸。轉臺沿Y方向設計，傾斜軸和旋轉軸為B軸和C軸。

　　這兩種方法適用于加工葉輪、模具、復雜五面體等零件。

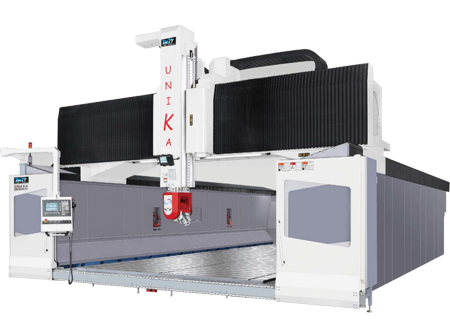

　　三是在龍門床頭箱上裝配一個雙擺擺頭。無論哪種方式，X、Y、Z軸都是線性軸，旋轉軸或空間軸是A、B、C軸。

　　第四種結構是搖籃動梁式五軸加工中心，比3+2五軸加工中心加工葉輪更專業，可以當模具用，效率高，精度好，速度快，成本高。移動方向X、Y、Z為直線軸，旋轉軸和傾斜軸類似于3+2五軸加工中心作為A/C軸或B/C軸。
