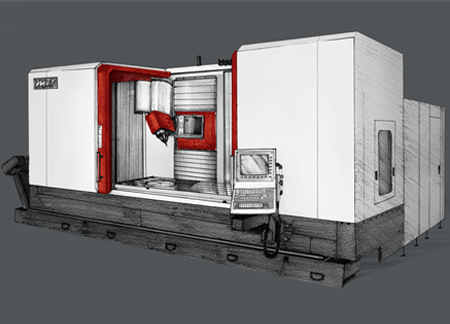

動柱式五軸加工中心機

技術特點

高剛性主體結構

HORNET系列機種以高剛性、高動力性能為主體結構訴求。 Z軸采用箱型結構及大跨距線軌設計，為高速切削加工應用提供適當之穩定性，并確保在高切削應力下仍能有優異的精度表現。

搖擺頭（B軸）

B軸搖擺頭與C軸旋轉工作臺之搭配，為使用者提供更廣泛的多軸加工應用可能性。無論是針對特殊表面形狀之模具或復雜之自田曲面加工如渦輪葉片等，皆可達成一次性加工之目標，大幅提高生產效率。

旋轉臺（C軸）

五軸最大加工直徑范圍640mm，適合裝載中型或重型零件，最大工件重量1000kg。

傳動系統

B、C軸皆采用DD直驅式馬達，定位精確 、轉速快、無背隙。

三軸快速進給30 M/min

雙工作區

獨特的雙工作區槪念，讓使用者可以更彈性地利用工作范圍并合理規劃夾治具及工件上下之生產流程，達到生產效率最大化之目標。

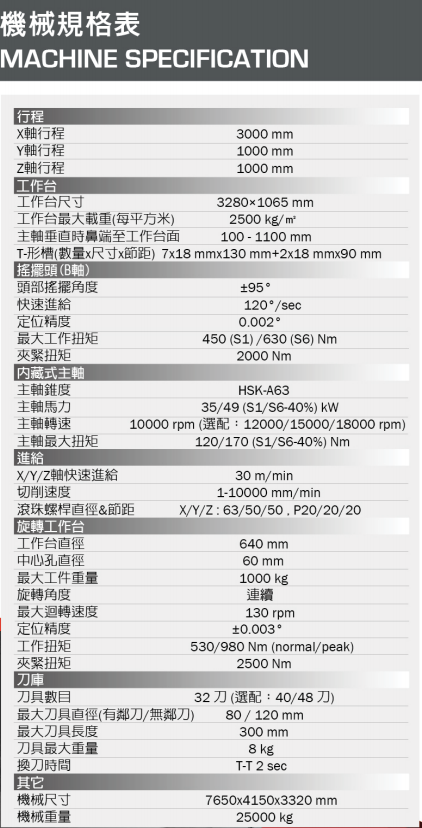

參數
